1. Sstar System Tool說明

軟件開發人員訪問SigmaStar芯片寄存器，必須使用Debug Tool硬件工具和Sstar System Tool軟件工具。Debug Tool硬件工具，如圖所示。

---

使用USB延長線連接PC機，安裝驅動《debug tool driver for win7》。

打開Securt CRT工具 。目前停串口有兩種方式：

1、進入uboot，敲命令debug ，敲Enter鍵，關閉串口終端，如下圖所示：

---

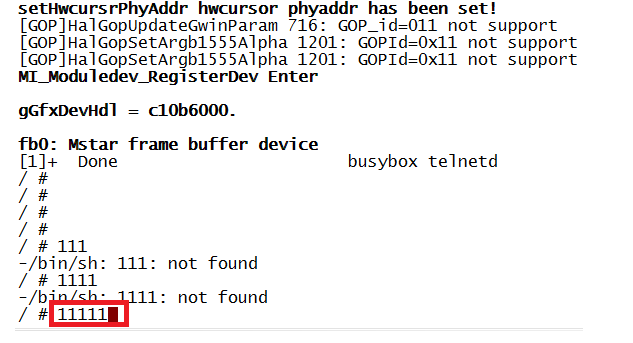

2、進入系統，輸入11111（5個1），停串口，關閉串口終端，如下圖所示：

---

3、打開如下圖界面，確認界面中的chip /interface/Slave addr ，選擇如下圖1-4所示，然后點擊按鈕，出現圖下下張圖界面

如下圖界面中，選擇bank，范圍在1002-1016區間，選擇MIU，然后點擊Read Bank，若能正常讀到數據，則表示Sstar tool和芯片連接正常。

如圖所示：Bank1012 偏移地址1B 16bit的值是0x1F11

如圖所示：例如Bank1012 偏移地址36 8bit的值是0x1F 偏移地址35 8bit的值是0x11 8bit轉換成16bit 是36/2=1B（16進制）

---

2. Sstar flash tool

2.1. 燒錄硬件環境準備?
2.1.1. Debug tool 硬件串口工具?
此款工具專用于SigmaStar芯片的uboot燒錄以及芯片Sstar tool寄存器訪問。

2.1.2. 硬件連接框圖

2.1.3. SPI-NOR Flash空片燒錄?
適用于空機燒錄，或者uboot已經損壞導致無法通過uboot升級的場合。

SPI Norflash燒錄的offset如下：

• Step 1:使用debug tool 連接板子，關閉串口終端，執行Flash Tool工具，板子上電。
• Step 2:選擇SPItab，點擊More并且選擇類型為SPINOR；

• Step 3:加載燒錄文件并點擊Connect

• Step 4:加載imageIPL.bin,點擊Run；

• Step 5: 加載 image “IPL_CUST.bin”,設置Base shiftat 0x10000。

注:可能隨著版本變化，Base shift的地址以表2-1數據為準。

• Step 6: 加載image“MXP_SF.bin”, 設置“Base shift”at 0x20000。
• Step 7: 加載image “u-boot.xz.img.bin” , 設置“Base shift”at 0x30000。
• Step 9:重啟板子即可

2.1.4. SPI-NAND FLASH空片燒錄?
適用于空機燒錄，或者uboot已經損壞導致無法通過uboot升級的場合。

燒錄SPINAND的方法和SPINOR一樣，只是地址以及文件稍有差別。

• Step 1:使用debug tool 連接板子，關閉串口終端，板子上電。
• Step 2:打開Flash Tool工具，如下圖所示；

• Step 3:選擇SPI按鈕，出現如下圖界面

• Step 4:在Type按鈕，選擇SPINAND，連接Connect按鈕，出現如下圖界面，并點擊確定。

• Step 5:連接成功時，出現如下圖16界面，顯示對應的Flash型號，表示連接成功。

• Step 6:加載image“ GCIS.bin”,點擊“Run”；

• Step 7: 加載 image “IPL.bin”,設置“Base shift”at 0x140000。

注:可能隨著版本變化，Base shift的地址以表2-2數據為準。

• Step 6: 加載image“IPL_CUST.bin”, 設置“Base shift”at 0x200000。

• Step 7: 加載image “u-boot_spinand.xz.img.bin” , 設置“Base shift”at
  0x2c0000。

• Step 9:重啟板子即可
