基于排隊論模型的收銀臺服務系統的分析及可視化設計

• 一． 收款臺服務
• • 1.1問題描述
  • 1.2計算
  • 1.3輸入：
  • 1.4GUI界面輸出與程序封裝
  • • 1.4.1開始界面
    • 1.4.2點擊直接輸入參數
    • • 1.4.2.1輸入參數，點擊確定
    • 1.4.3點擊導入csv文件
    • • 1.4.3.1輸入csv文件路徑，點擊確定

一． 收款臺服務

1.1問題描述

某商店只有一個收款臺。
顧客到達收款臺的時間間隔服從平均時間為10s的負指數分布。
每個顧客的服務時間服從均值為6.5s，標準差為1.2s的正態分布。
情景:
客戶到達，客戶排隊，一個柜臺服務, 服務耗時, 客戶離開。
t1 表示客戶平均到達時間間隔
t2 表示客戶平均服務時間
sigma 表示客戶服務時間標準差
num 表示客戶數

1.2計算

顧客的平均逗留時間，系統的服務強度（服務時間/所有時間），平均隊長（排隊人數）。

1.3輸入：

方案一：直接輸入參數（到達時間分布參數：到達時間平均間隔；服務時間分布參數：平均服務時間、服務時間標準差；排隊模型模擬人數。）
方案二：導入csv文件（如下表所示，詳見附件一：T.csv）
（arrive為到達時間間隔，serve為服務時間。其中顧客到達收款臺的時間間隔服從平均時間為10s的負指數分布。每個顧客的服務時間服從均值為6.5s，標準差為1.2s的正態分布。
）
方案一：直接輸入參數（到達時間分布參數：到達時間平均間隔；服務時間分布參數：平均服務時間、服務時間標準差；排隊模型模擬人數。）
方案二：導入csv文件（如下表所示，詳見附件一：T.csv）
（arrive為到達時間間隔，serve為服務時間。其中顧客到達收款臺的時間間隔服從平均時間為10s的負指數分布。每個顧客的服務時間服從均值為6.5s，標準差為1.2s的正態分布。
）

arriveserve

9.622203751	5.005639909
3.885598622	7.112047687
9.337939136	6.19733889
6.886054426	7.139145964

1.4GUI界面輸出與程序封裝

概率密度函數圖像：到達時間分布、服務時間分布。
各種排隊論指標：顧客的平均逗留時間，系統的服務強度（服務時間/所有時間），平均隊長（排隊人數）。
方案二輸入，另外輸出極大似然估計計算得到的參數：到達時間平均間隔；服務時間分布參數：平均服務時間、服務時間標準差。
界面輸出如下圖：

1.4.1開始界面

1.4.2點擊直接輸入參數

1.4.2.1輸入參數，點擊確定

1.4.3點擊導入csv文件

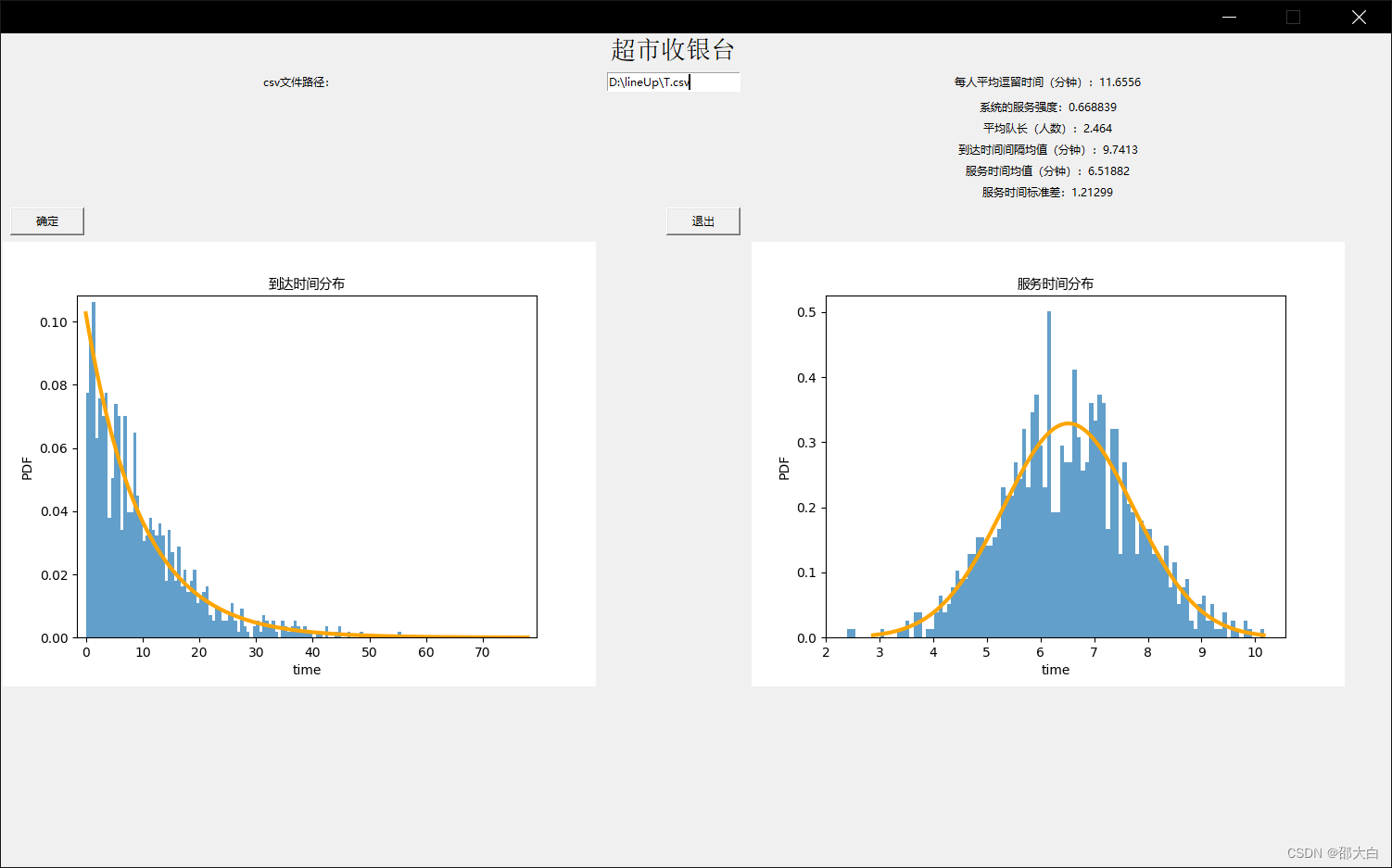

1.4.3.1輸入csv文件路徑，點擊確定

附錄一：代碼（python+jupyter notebook）

1. #導包 2. from numpy.random import * 3. from simpy import * 4. import pandas as pd 5. import numpy as np 6. import matplotlib.pyplot as plt 7. import seaborn as sns 8. from scipy.stats import norm 9. from tkinter import * 10. import tkinter as tk 11. from PIL import Image, ImageTk 12. import os 13. import glob 14. import shutil 15. from gooey import Gooey, GooeyParser 16. from matplotlib import font_manager 17. my_font=font_manager.FontProperties(fname='C:\Windows\Fonts\msyh.ttc',size=10) 18. 19. #收款臺服務問題：FIFO 直接輸入參數 20. def cashierService_param(t1,t2,sigma,num,win): 21. """ 22. 收款臺服務問題 23. 某商店只有一個收款臺 24. 顧客到達收款臺的時間間隔服從平均時間為10s的負指數分布 25. 每個顧客的服務時間服從均值為6.5s，標準差為1.2s的正態分布 26. 計算：顧客的平均逗留時間,系統的服務強度（服務時間/所有時間），平均隊長（排隊人數）。 27. 28. 情景: 29. 客戶到達，客戶排隊，一個柜臺服務, 服務耗時, 客戶離開 30. %t1 表示客戶平均到達時間間隔 31. %t2 表示客戶平均服務時間 32. %sigma 表示客戶服務時間標準差 33. %num 表示客戶數 34. """ 35. # win1 = Toplevel() 36. # win1.title("排隊模型仿真") 37. # win1.geometry('1000x450+100+100') 38. # win1.resizable(0,0) 39. 40. #客戶到達時間間隔（負指數分布） 41. def arrive(t1,num): 42. sample = np.random.exponential(t1, size=num) # 產生num個滿足指數分布的隨機數 43. # print(np.sum(sample)/num) 44. return sample 45. #客戶服務時間（正態分布） 46. def serve(t2,sigma,num): 47. sample = np.random.normal(t2, sigma, size=num) 48. return sample 49. 50. """顧客服務與離開仿真""" 51. #顧客到達時刻 52. a=list(arrive(t1,num)) 53. arrive_t=[0]*num #客戶到達時間列表 54. arrive_t[0]=a[0] 55. for i in range(num-1): 56. arrive_t[i+1] = arrive_t[i]+a[i+1] 57. #顧客開始服務時刻 58. b=list(serve(t2,sigma,num)) 59. serve_t=[0]*num #客戶服務時間列表 60. serve_t[0]=arrive_t[0] 61. for i in range(num-1): 62. if serve_t[i]+b[i]>arrive_t[i+1]: 63. serve_t[i+1] = serve_t[i]+b[i] 64. else:serve_t[i+1] =arrive_t[i+1] 65. 66. # 計算每人平均逗留時間 67. T=0 68. for i in range(num): 69. t=serve_t[i]+b[i]-arrive_t[i] 70. T+=t 71. print("每人平均逗留時間（分鐘）：{0:n}".format(T/num) ) 72. tk.Label(win, text="每人平均逗留時間（分鐘）：{0:n}".format(T/num)).grid(row=1,column=2) 73. 74. #計算系統的服務強度 75. print("系統的服務強度：{0:n}".format(np.sum(b)/(serve_t[-1]+b[-1])) ) 76. tk.Label(win, text="系統的服務強度：{0:n}".format(np.sum(b)/(serve_t[-1]+b[-1]))).grid(row=2,column=2) 77. 78. #計算平均隊長（隊長即某時刻排隊人數。每當有人到達，記錄一次隊長） 79. n=1; x=0 80. list_len=[0]*num 81. for i in range(num-1): 82. n+=1 83. for j in range(x,i): 84. if arrive_t[i+1]>serve_t[j]+b[j]: 85. n-=1 86. x=j+1 87. list_len[i]=n 88. print("平均隊長（人數）：{0:n}".format(np.sum(list_len)/(len(list_len)))) 89. tk.Label(win, text="平均隊長（人數）：{0:n}".format(np.sum(list_len)/(len(list_len)))).grid(row=3,column=2) 90. 91. 92. #負指數分布 93. plt.hist(arrive(t1,num), bins=100, alpha=0.7, normed=True) 94. plt.margins(0.02) 95. lam = 1 / t1 96. x = np.arange(0,t1*8,0.1) 97. y = lam * np.exp(- lam * x) 98. plt.plot(x,y,color='orange', lw=3) 99. plt.title('到達時間分布',fontproperties=my_font) 100. plt.xlabel('time') 101. plt.ylabel('PDF') 102. plt.savefig(fname="到達時間分布.png",figsize=[5,5]) 103. plt.cla() 104. 105. #正態分布 106. plt. hist(serve(t2,sigma,num), bins=100, alpha=0.7, normed=True) 107. x = np.linspace(t2-3*sigma,t2+3*sigma,num) 108. y = pdf = np.exp(-((x - t2)**2) / (2* sigma**2)) / (sigma * np.sqrt(2*np.pi)) 109. plt.plot(x,y, color='orange', lw=3) 110. plt.title('服務時間分布',fontproperties=my_font) 111. plt.xlabel('time') 112. plt.ylabel('PDF') 113. plt.savefig(fname="服務時間分布.png",figsize=[5,5]) 114. plt.cla() 115. 116. img_png = tk.PhotoImage(file = '到達時間分布.png') 117. tk.Label(win,image = img_png).grid(row=7) 118. img_png1 = tk.PhotoImage(file = '服務時間分布.png') 119. tk.Label(win,image = img_png1).grid(row=7,column=2) 120. win.mainloop() 121. 122. def param(): #直接輸入參數 123. win = Toplevel() 124. win.title("超市收銀臺") 125. win.geometry('1500x800+100+100') 126. win.resizable(0,0) 127. text=tk.Label(win,text="超市收銀臺",font=( 'Times',20)).grid(row=0,column=1) 128. #標簽 129. tk.Label(win, text="平均到達時間（分鐘）：").grid(row=1) 130. tk.Label(win, text="平均服務時間（分鐘）：").grid(row=2) 131. tk.Label(win, text="服務時間標準差：").grid(row=3) 132. tk.Label(win, text="請輸入客戶數量（人）：").grid(row=4) 133. # 創建輸入框控件 134. e1 = tk.Entry(win) 135. e2 = tk.Entry(win) 136. e3 = tk.Entry(win) 137. e4 = tk.Entry(win) 138. e1.grid(row=1, column=1, padx=10, pady=5) 139. e2.grid(row=2, column=1, padx=10, pady=5) 140. e3.grid(row=3, column=1, padx=10, pady=5) 141. e4.grid(row=4, column=1, padx=10, pady=5) 142. def calc1(): 143. t1 = float(e1.get()) 144. t2=float(e2.get()) 145. sigma=float(e3.get()) 146. num=int(e4.get()) 147. cashierService_param(t1,t2,sigma,num,win) 148. tk.Button(win, text="確定", width=10, command=calc1).grid(row=5, column=0, sticky="w", padx=10, pady=5) 149. tk.Button(win, text="退出", width=10, command=win.quit).grid(row=5, column=1, sticky="e", padx=10, pady=5) 150. 151. #收款臺服務問題：FIFO 導入csv文件 152. def cashierService_csv(Time,win): 153. """ 154. 收款臺服務問題 155. 某商店只有一個收款臺 156. 顧客到達收款臺的時間間隔服從平均時間為10s的負指數分布 157. 每個顧客的服務時間服從均值為6.5s，標準差為1.2s的正態分布 158. 計算：顧客在收款臺的平均逗留時間（，系統的服務強度（服務時間/所有時間），平均隊長（排隊人數）。 159. 160. 情景: 161. 客戶到達，客戶排隊，一個柜臺服務, 服務耗時, 客戶離開 162. %t1 表示客戶平均到達時間間隔 163. %t2 表示客戶平均服務時間 164. %sigma 表示客戶服務時間標準差 165. %num 表示客戶數 166. """ 167. # win1 = Toplevel() 168. # win1.title("排隊模型仿真") 169. # win1.geometry('1000x450+100+100') 170. # win1.resizable(0,0) 171. 172. num = len(Time["serve"]) 173. 174. """顧客服務與離開仿真""" 175. #顧客到達時刻 176. a=list(Time["arrive"]) 177. arrive_t=[0]*num #客戶到達時間列表 178. arrive_t[0]=a[0] 179. for i in range(num-1): 180. arrive_t[i+1] = arrive_t[i]+a[i+1] 181. #顧客開始服務時刻 182. b=list(Time["serve"]) 183. serve_t=[0]*num #客戶服務時間列表 184. serve_t[0]=arrive_t[0] 185. for i in range(num-1): 186. if serve_t[i]+b[i]>arrive_t[i+1]: 187. serve_t[i+1] = serve_t[i]+b[i] 188. else:serve_t[i+1] =arrive_t[i+1] 189. # 計算每人平均逗留時間 190. T=0 191. for i in range(num): 192. t=serve_t[i]+b[i]-arrive_t[i] 193. T+=t 194. print("每人平均逗留時間（分鐘）：{0:n}".format(T/num) ) 195. tk.Label(win, text="每人平均逗留時間（分鐘）：{0:n}".format(T/num)).grid(row=1,column=2) 196. 197. #計算系統的服務強度 198. print("系統的服務強度：{0:n}".format(np.sum(b)/(serve_t[-1]+b[-1])) ) 199. tk.Label(win, text="系統的服務強度：{0:n}".format(np.sum(b)/(serve_t[-1]+b[-1]))).grid(row=2,column=2) 200. 201. #計算平均隊長（隊長即某時刻排隊人數。每當有人到達，記錄一次隊長） 202. n=1; x=0 203. list_len=[0]*num 204. for i in range(num-1): 205. n+=1 206. for j in range(x,i): 207. if arrive_t[i+1]>serve_t[j]+b[j]: 208. n-=1 209. x=j+1 210. list_len[i]=n 211. print("平均隊長（人數）：{0:n}".format(np.sum(list_len)/(len(list_len))) ) 212. tk.Label(win, text="平均隊長（人數）：{0:n}".format(np.sum(list_len)/(len(list_len)))).grid(row=3,column=2) 213. 214. #負指數分布 215. plt.hist(Time["arrive"], bins=100, alpha=0.7, normed=True) 216. plt.margins(0.02) 217. t1=np.sum(Time["arrive"])/num 218. tk.Label(win, text="到達時間間隔均值（分鐘）：{0:n}".format(t1)).grid(row=4,column=2) 219. lam = 1 / t1 220. x = np.arange(0,t1*8,0.1) 221. y = lam * np.exp(- lam * x) 222. plt.plot(x,y,color='orange', lw=3) 223. plt.title('到達時間分布',fontproperties=my_font) 224. plt.xlabel('time') 225. plt.ylabel('PDF') 226. plt.savefig(fname="到達時間分布.png",figsize=[5,5]) 227. plt.cla() 228. #正態分布 229. t2=norm.fit(Time["serve"])[0] 230. tk.Label(win, text="服務時間均值（分鐘）：{0:n}".format(t2)).grid(row=5,column=2) 231. sigma=norm.fit(Time["serve"])[1] 232. tk.Label(win, text="服務時間標準差：{0:n}".format(sigma)).grid(row=6,column=2) 233. plt. hist((Time["serve"]), bins=100, alpha=0.7, normed=True) 234. x = np.linspace(t2-3*sigma,t2+3*sigma,num) 235. y = pdf = np.exp(-((x - t2)**2) / (2* sigma**2)) / (sigma * np.sqrt(2*np.pi)) 236. plt.plot(x,y, color='orange', lw=3) 237. plt.title('服務時間分布',fontproperties=my_font) 238. plt.xlabel('time') 239. plt.ylabel('PDF') 240. plt.savefig(fname="服務時間分布.png",figsize=[5,5]) 241. plt.cla() 242. 243. img_png = tk.PhotoImage(file = '到達時間分布.png') 244. tk.Label(win,image = img_png).grid(row=8,column=0) 245. img_png1 = tk.PhotoImage(file = '服務時間分布.png') 246. tk.Label(win,image = img_png1).grid(row=8,column=2) 247. win.mainloop() 248. 249. def csv(): #導入csv文件 250. win = Toplevel() 251. win.title("超市收銀臺") 252. win.geometry('1500x900+100+100') 253. win.resizable(0,0) 254. text=tk.Label(win,text="超市收銀臺",font=( 'Times',20)).grid(row=0,column=1) 255. #標簽 256. tk.Label(win, text="csv文件路徑：").grid(row=1) 257. # 創建輸入框控件 258. e1 = tk.Entry(win) 259. e1.grid(row=1, column=1, padx=10, pady=5) 260. def calc2(): 261. Time = pd.read_csv(e1.get()) 262. cashierService_csv(Time,win) 263. tk.Button(win, text="確定", width=10, command=calc2).grid(row=7, column=0, sticky="w", padx=10, pady=5) 264. tk.Button(win, text="退出", width=10, command=win.quit).grid(row=7, column=1, sticky="e", padx=10, pady=5) 265. 266. #主函數 267. import tkinter as tk 268. root_window =tk.Tk() 269. root_window.title('基于排隊論模型的收銀臺服務系統的分析及可視化設計') 270. root_window.geometry('500x100+200+200') 271. text=tk.Label(root_window,text="請選擇參數輸入方式：",font=( 'Times',20)) 272. text.pack() 273. button=tk.Button(root_window,text="導入csv文件",width=10,command=csv) 274. button.pack(side="bottom") 275. button=tk.Button(root_window,text="直接輸入參數",width=10,command=param) 276. button.pack(side="bottom") 277. root_window.mainloop()
